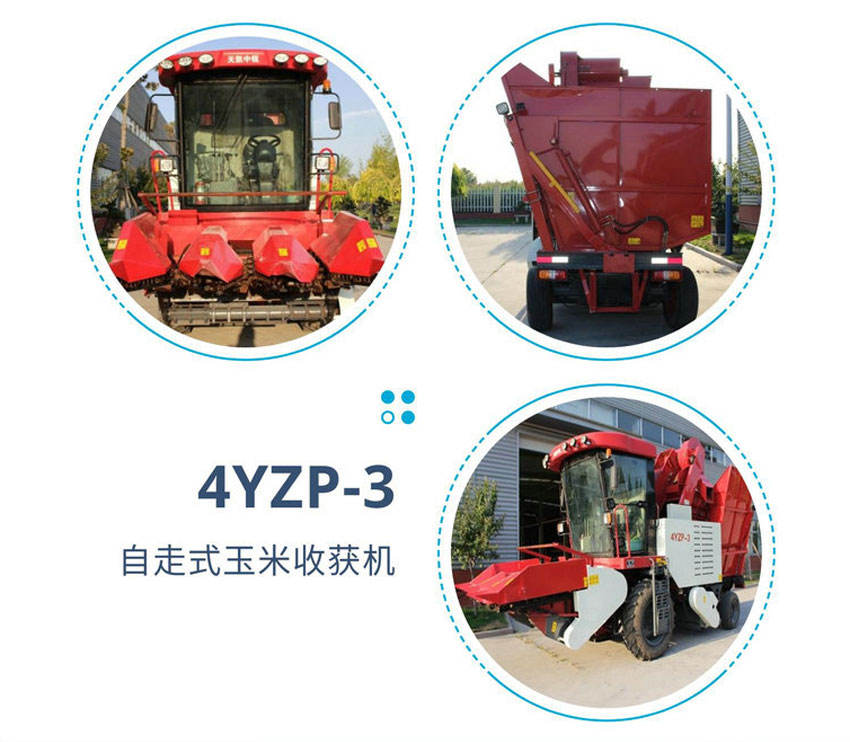

4YZP-3自走式玉米收获机
4YZP-3型自走式玉米联合收获机，整体机型、传动系统和关键部件的结构设计有突破。割台部分采用新型拨禾链分离装置，可将不对行玉米植株及时抓取并稳定送入到摘穗装置中；对剥皮机进行了优化设计和合理配置，大大提高了果穗剥净率，降低了籽粒破碎率和损伤率。田间试验和分析表明：其各项性能指标均符合玉米收获机行业标准。

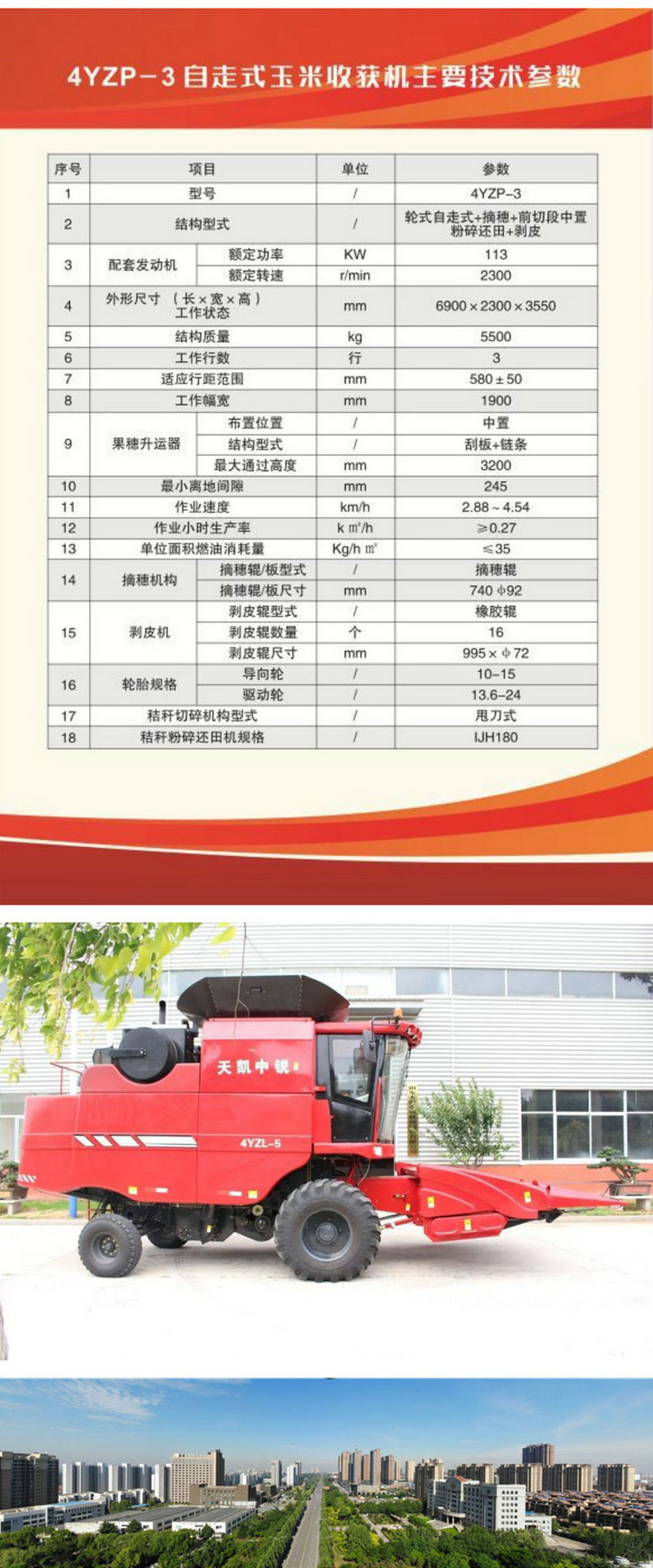

技术参数：
序 |
项目 |
单位 |
参数 |
||
1 |
型号 |
/ |
4YZP-3 |
||
2 |
结构形式 |
/ |
轮式自走式+摘穗+前切段中置粉碎还田+剥皮 |
||
3 |
配套发动机 |
额定功率 |
KW |
113 |
|
额定转速 |
r/min |
2300 |
|||
4 |
外形尺寸 （长×宽×高）工作状态 |
mm |
6900×2300×3550 |
||
5 |
结构质量 |
kg |
5500 |
||
6 |
工作行数 |
行 |
3 |
||
7 |
适应行距范围 |
mm |
580±50 |
||
8 |
工作幅宽 |
mm |
1900 |
||
9 |
果穗升运器 |
布置位置 |
/ |
中置 |
|
结构形式 |
/ |
刮板+链条 |
|||
最大通过高度 |
mm |
3200 |
|||
10 |
最小离地间隙 |
mm |
245 |
||
11 |
作业速度 |
km/h |
2.88～4.54 |
||
12 |
作业小时生产率 |
k㎡/h |
≥0.27 |
||
13 |
单位面积燃油消耗量 |
Kg/h㎡ |
≤35 |
||
14 |
摘穗机构 |
摘穗辊/板型式 |
/ |
摘穗辊 |
|
摘穗辊/板尺寸 |
mm |
740∮92 |
|||
15 |
剥皮机 |
剥皮辊型式 |
/ |
橡胶辊 |
|
剥皮辊数量 |
个 |
16 |
|||
剥皮辊尺寸 |
mm |
995×∮72 |
|||
16 |
轮胎规格 |
导向轮 |
/ |
10-15 |
|
驱动轮 |
/ |
13.6-24 |
|||
17 |
秸秆切碎机构形式 |
/ |
甩刀式 |
||
18 |
秸秆粉碎还田机规格 |
/ |
IJH180 |
||
